不銹鋼換熱器管作為工業(yè)領(lǐng)域的重要組件，其生產(chǎn)工藝直接關(guān)系到設(shè)備的運(yùn)行效率、安全性和使用壽命。在制造過程中，需要從原料選擇、成型加工到質(zhì)量檢測(cè)等環(huán)節(jié)嚴(yán)格把控，確保產(chǎn)品符合高標(biāo)準(zhǔn)要求。以下是生產(chǎn)過程中需重點(diǎn)關(guān)注的核心要點(diǎn)：

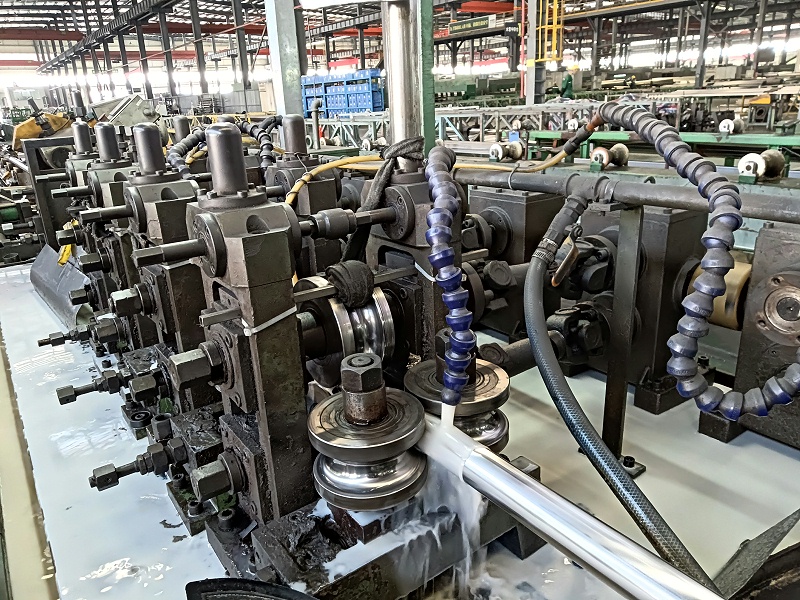

精準(zhǔn)控制尺寸參數(shù)

外徑與壁厚是影響換熱器性能的關(guān)鍵指標(biāo)。生產(chǎn)企業(yè)必須嚴(yán)格按照設(shè)計(jì)圖紙規(guī)定的參數(shù)進(jìn)行加工，其中外徑公差應(yīng)控制在0~+0.20mm范圍內(nèi)，壁厚公差則需維持在±0.05mm以內(nèi)，同時(shí)保證同軸度不超過 0.10mm。這種高精度的尺寸管理不僅能提升管子之間的互換性，還能有效增強(qiáng)結(jié)構(gòu)強(qiáng)度和密封效果。例如，在組裝多根換熱管時(shí)，微小的誤差累積可能導(dǎo)致整體裝配困難或應(yīng)力集中，進(jìn)而引發(fā)泄漏風(fēng)險(xiǎn)。因此，采用先進(jìn)的數(shù)控設(shè)備實(shí)時(shí)監(jiān)測(cè)并調(diào)整加工參數(shù)至關(guān)重要。

優(yōu)化材料配比與表面處理

為滿足復(fù)雜工況下的耐腐蝕性和力學(xué)性能需求，常通過添加合金元素改善基材特性。如融入鈦元素可顯著提高抗腐蝕能力，而鎳元素的加入則能增強(qiáng)材料的延展性和高溫穩(wěn)定性。此外，表面拋光處理同樣不可忽視——光滑的表面不僅降低流體阻力、減少結(jié)垢傾向，還能避免因粗糙度過高造成的局部腐蝕。實(shí)踐中，建議采用電解拋光工藝，既能實(shí)現(xiàn)鏡面效果，又能去除微觀缺陷，進(jìn)一步提升產(chǎn)品的可靠性。

嚴(yán)格實(shí)施焊接質(zhì)量控制

換熱器管體的連接部位通常采用焊接方式完成，這一過程極易產(chǎn)生熱影響區(qū)晶粒粗化、殘余應(yīng)力等問題。操作人員需根據(jù)管材厚度動(dòng)態(tài)調(diào)節(jié)電流強(qiáng)度和焊接速度，配合氬氣保護(hù)防止氧化。特別需要注意的是，多層多道焊時(shí)層間溫度應(yīng)控制在合理區(qū)間，避免過熱導(dǎo)致組織劣化。完成后還需通過射線探傷或超聲波檢測(cè)，確保焊縫內(nèi)部無氣孔、夾渣等缺陷，從而保障壓力容器的整體密封性。

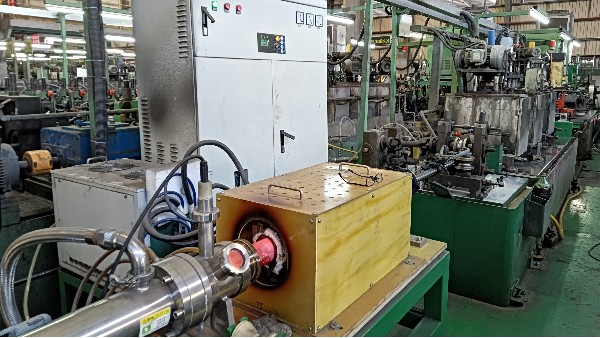

強(qiáng)化熱處理消除內(nèi)應(yīng)力

冷加工變形會(huì)使金屬材料內(nèi)部積累殘余應(yīng)力，若不加以釋放，可能在長期服役中引發(fā)疲勞裂紋擴(kuò)展。為此，生產(chǎn)流程中應(yīng)設(shè)置退火工序，將工件加熱至特定溫度并保溫適當(dāng)時(shí)間，促使晶格重組以釋放應(yīng)力。值得注意的是，不同牌號(hào)的不銹鋼具有差異化的最佳熱處理制度，需結(jié)合材料特性精準(zhǔn)設(shè)定工藝曲線。例如奧氏體不銹鋼推薦在1050℃～1150℃ 區(qū)間進(jìn)行固溶處理，既能恢復(fù)塑性又避免晶間腐蝕傾向。
